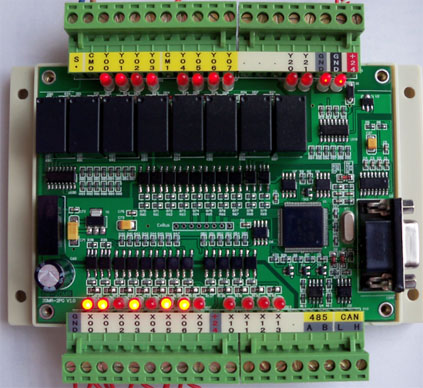

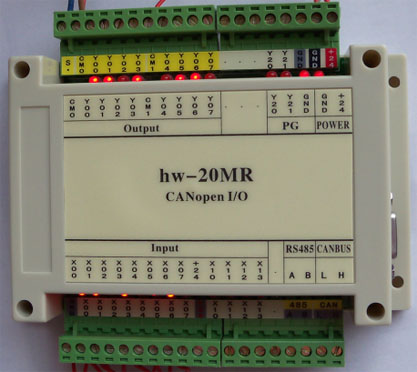

产品特点
● hw-20MR 是完全自主研发的国产精品，具有可靠性高、抗干扰能力强、质量上乘价格实在
● 器件采用先进 SMT（表面贴装）生产工艺，结构美观大方
● 用户程序只能下载，不能上载，100% 保证用户程序不被解密，保护工程师的劳动成果
● 所有I/O全部采用 DCDC + 光电隔离，抗干扰能力强
● 多通信口，本体支持RS232、RS485、CANBus通信功能，方便通信组网
● 一体化紧凑型设计，长×宽×高为155*100*65
● 容易安装，使用 DIN 导轨或便利的固定孔安装
技术指标
● 工作电源 DC24V
● 单机控制规模 20点MR
● 20路I/0输入输出，其中输入12路，输出8路(继电器触点250VAC/5A )
● 内置2路 最高 100KHz PG带加减速高速脉冲输出(Y20~Y21 选配)
● 内置2组 A、B相正交编码器计数，标配 5.0 KHz(X00~X03)
● 3路外部快速中断输入(X00~X03)
● 本机采用高性能进口工业级 ARM 芯片设计，可适应高电磁干扰的工业环境
● 高速运算，基本指令每步0.01uS
● 通信接口: RS232C
● 总线接口: RS485(选配)
● 高速CAN总线: CAN2.0A、CAN2.0B(选配)
● CANBus扩展接口，可以方便地连接模拟量输入输出、I/O等扩展模块，最多可支持512路I/0输入输出
● 程序空间为 256 K 步,不用电池记忆,无需维护
● 内部继电器 M 5200点
● 状态继电器 S 200点
● 定时器 T 400点，其中 T0~T234 为100ms, T235~T399 为10ms
● 计数器 C 200点
● 数据寄存器 D 5200点
● 变址寄存器 16点
● 程序位置指针128个
● 处理器 ARM Cortex-M3 32位
● 编程语言采用梯形图
● 支持高级语言(C,C++)混合, 高速表达式、浮点数运算
● 采用循环扫描工作方式
hwStar 编程软件的特点
● 创新的便利指令集：在分析吸收现有各种PLC指令的基础上，hwStar 推出许多功能强大的创新便利指令
● 模块化程序结构：共35个程序块（主程序、function1、子程序、中断程序，任意选择您喜欢的语言进行编程
● 人性化的输入方式：提供快捷键、拖放、点选等多种指令输入方式
● 便利的注释功能：提供了地址注释、网络注释
● 方便的编辑功能：支持所有常规的编辑操作以及查找替换、程序项目之间的拷贝粘贴, 等
● 强大的在线联机功能：可搜索出与PC上位机连接的所有PLC，显示出所有在线PLC的运行状态、故障状态
