USB/CAN转换器
产品型号: hw-USBCAN
特点
● 内置 ARM Cortex-M3 72MHz 32位CPU
● 完全兼容的USB 1.1/2.0 （全速）
● 完全符合ISO 11898-2标准
● 无需外部电源供应，hw-USBCAN 可从USB总线供电
● 传输速率最高可达 1M bps
● 支持CAN2.0A和CAN2.0B
● 内置的跳线来选择120欧姆的终端电阻
● 提供CAN和USB的数据流和错误指标
● 驱动程序支持的Windows 98/ME/2000/XP/Vista/Windows 7/Linux
● 额外提供RS232转CAN，支持Modbus转CANopen选配
● 配套本公司的hw系列PLC，可以与各种组态软件无缝通信组网
技术指标
● CAN 隔离器: ADUM1201
● CAN 收发器: Philips 82C250
● CAN 波特率: 10K, 20K, 50K, 100K, 125K, 250K, 500K, 1Mbps
● CAN 口隔离: 3000 Vrms, EDS保护PESD1CAN
● 终端电阻: 跳线选择120Ω终端电阻
● 支持协议: CAN 2.0A/2.0B
● 接收缓冲器: 1000 数据帧
● USB连接器: USB Type B
● 兼容性: 标准的USB 1.1 和 2.0
● 运行温度: -25℃ ~ 75℃
● 存储温度: -40℃ ~ 80℃
● 相对湿度: 5~95% （无凝露）
● 尺寸：108mm x 72mm x 35mm (H x W x D)
提供配套的 hwCAN/OPCServer 软件
hwCAN/OPCServer是一个集成OPC服务器、CANDebug助手、CANopen报文解析，本软件操作底层硬件。支持操作全部的hwCAN系列接口卡，只要在一台PC机上插上hwCAN系列适配器，再运行本服务器软件，在服务器软件中进行一些相关配置以后，就可以使用任何一种支持OPC协议的客户端软件（比如组态软件：组态王、ForceControl、MCGS和INTOUCH等等）来连接到此服务器，通过此服务器来跟CAN网络 、CANopen网络进行数据的传输。
OPCServer界面

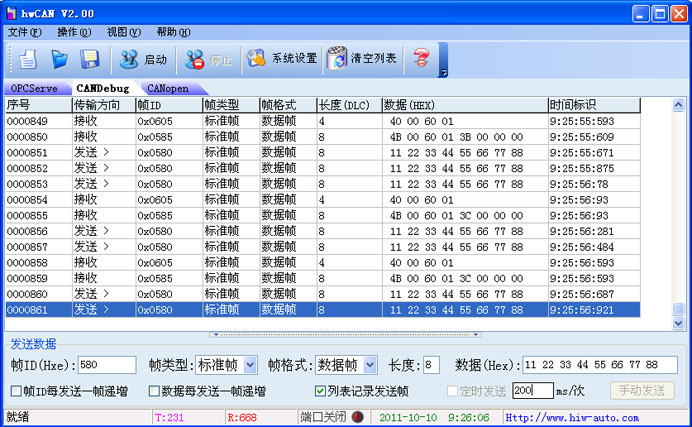

CANDebug界面
CANopen报文解析界面
EXCEL文件
● 所有的 CAN 消息包可以保存到EXCEL文件中
● 同样也支持打开您自己编辑的EXCEL文件，并自动顺序发送CAN信息包
 点击这里下载 hwCAN 软件
|
